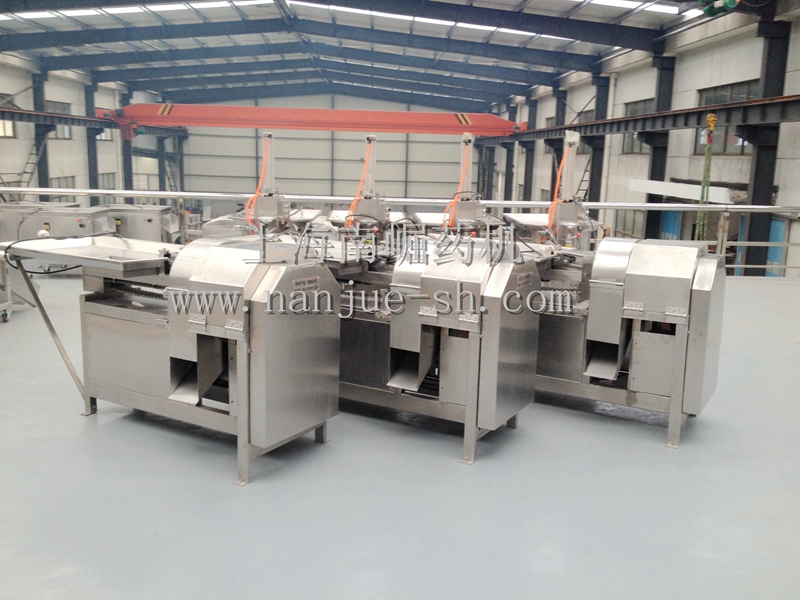

QYJ-420-3-100,200 转盘式调速切药机/转盘式切片机(专利号. 201320390712X)
主要用途:

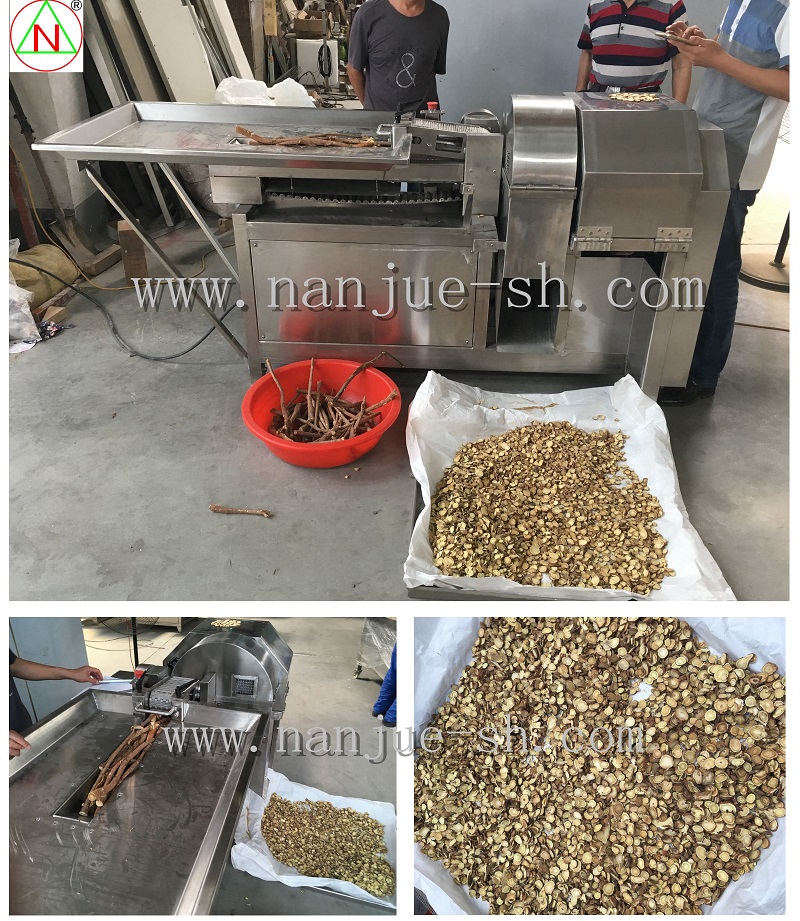

用于把各种软硬条状、根茎类、块状中草药切制成精制饮片,例如甘草、黄芪、黄芩、川芎、生地、熟地等,切制出来的饮片表面光滑平整,可以直接销售和提取。此切药机取得相关专利是切制中药精致饮片的理想切割设备。
工作原理:
改机上输送链将中药材送至刀门,刀在刀盘旋转的作用下进行切割中药材。该机配备了两台电机,一台用于驱动输送链,另一台用于驱动刀盘旋转。两台电机分别配备了变频器,对刀的转速及输送链输送速度起到调速作用。同时拥有通过调节刀盘速度及输送速度以达到调节饮片的厚度的目的。可根据药材种类及软硬程度调节不同的切制速度。
性能特点
1.切割速度及输送速度都采用变频调节,切片厚度调节方便。
2.自主设计的刀盘采用整体304不锈钢铸造件,经久耐用。
3.刀与刀盘间隙调节采用全新的调节方法,调节方便,并获得相关专利证书。
4.输送链采用304不锈钢材质,经久耐用,噪音低。
5.配备三把刀,保证饮片达到相同厚度,降低损耗率。
6.切制饮片表面平整光滑,厚度均匀。
7.使用保养方便。
8.配备急停安全开关。
9.符合GMP以及欧盟CE要求。
技术参数
型号 |
QYJ-420-3-100 |
QYJ-420-3-200 |
QYJ-420-3-200 加强型 |
生产能力(Kg/h) |
150-600 |
300-1000 |
300-1200 |
输送宽度(mm) |
100 |
200 |
200 |
切片厚度(mm) |
0.3-6 |
0.3-6 |
0.3-6 |
电机功率(kw) |
4 + 2.2 |
5.5 + 2.2 |
7.5 + 2.2 |
变频器功率(Kw) |
5.5 + 4 |
7.5 + 4 |
11 + 4 |
外形尺寸(mm) |
2080×850×1150 |
2100 ×880×1250 |
2150 ×880×1350 |
重量(Kg) |
430 |
470 |
500 |
